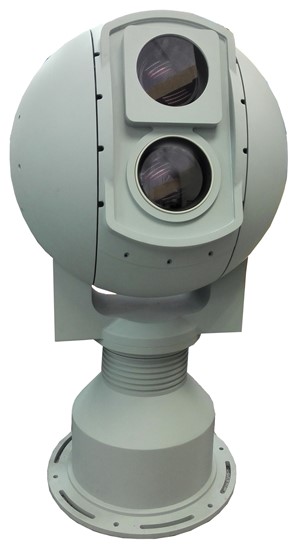

JH320-150/75型边海防光电跟踪系统
.jpg)
JH320-150/75型边海防光电跟踪系统的应用：
广泛用于需要在夜间、恶劣环境、较远距离、大范围、隐蔽实时监控的场合。
JH320-150/75型边海防光电跟踪系统的特点：
★ 支持巡航扫描及重复定位
★ 双机集成（红外+可见光）
★ 智能IP网络设计虚拟警戒
JH320-150/75型边海防光电跟踪系统的功能：
1）采用远距离可见光配合告警热像双波段摄像机一体化设计，昼夜全天监控。
2）支持可见光镜头，可实时回转方位、镜头焦距、镜头聚焦位置；
3）支持镜头变焦、聚焦速度多级可调；
4）转台重复定位精度高，小于0.1°；
5）支持线扫、定位等功能；
6）采用铝合金材料，整机加固设计，抗强风、防盐雾、耐高低温等；
7）防护等级IP66
技术指标：
|
光电转台
|
水平角度
|
水平360°，无限位连续旋转
|
|
俯仰角度
|
﹣80°~﹢80°
|
|
水平速度
|
0.1°~30°/s
|
|
俯仰速度
|
0.1°~25°/s
|
|
预置位
|
200个，支持镜头变倍聚焦预置位
|
|
预置位精度
|
小于0.1°
|
|
辅助开关
|
|
|
自动巡航
|
2条，每条64个预置点
|
|
自动扫描
|
1条线扫，1条螺旋状扫描
|
|
自动归位
|
支持
|
|
通信协议
|
Pelco-D
|
|
外形尺寸
|
605mm×605mm×1160mm(L×W×H)
|
|
红外探测器
|
探测器类型
|
非制冷微测辐射热计焦平面阵列探测器（VOx）
|
|
有效像素
|
324×256
|
|
光谱范围
|
8~14μm
|
|
温度灵敏度
|
≤50Mk@F1.0,300k
|
|
帧频
|
25Hz
|
|
非均匀性校正
|
自动/手动/背景校正
|
|
图像处理
|
数字图像细节增强（DDE）、伪彩色
|
|
视频输出
|
PAL制式
|
|
红外镜头
|
焦距
|
30~150mm
|
|
视场角
|
3.1°×2.4°~15.2°×12.2°
|
|
空间分辨率
|
0.17~0.83mrad
|
|
摄像机
|
传感器类型
|
1/1.8”Progressive Scan CMOS
|
|
快门速度
|
自动和手动调节
|
|
摄像控制
|
自动增益控制，自动白平衡，支持手动和自动日夜模式转换 增加
|
|
背光补偿
|
开/关以及区域可选
|
|
感兴趣区域
|
对某一区域做增强 IRY
|
|
降噪功能
|
3D数字降噪
|
|
编码格式
|
H.264/MJPEG/MPEG4
|
|
视频分辨率
|
1080p
|
|
视频码率
|
32Kbps~16Mbps
|
|
视频帧率
|
50Hz:25fps(1920×1080),25fps(1280 ×720)
60Hz:30fps(1920×1080),30fps(1280 ×720)
|
|
字幕增加
|
台标，日期，时间
|
|
图像调节
|
亮度，对比度，饱和度，锐度等
|
|
网络协议
|
TCP/IP
|
|
特性
|
密码保护
|
|
高清镜头
|
焦距
|
12.5~750mm，60倍红外校正镜头
|
|
像面
|
1/2”
|
|
F值
|
F3.8~F22.C
|
|
视场角
|
0.5°~28.7°
|
|
光圈
|
自动光圈
|
|
自动聚焦
|
支持
|
|
预置位
|
精密电位器，DC5V，变倍聚焦反馈
|
|
接口
|
电源接口
|
DC24V
|
|
网络接口
|
1×10Base-T/100Base-TX,RJ45接口
|
|
环境指标
|
储存温度
|
﹣50℃~﹢70℃
|
|
工作温度
|
﹣40℃~﹢60℃
|
|
防护等级
|
IP66
|
|
电源
|
整机供电
|
DC24V，配宽幅直流电源
|
|
整机功耗
|
≤180W
|
|
物理特性
|
整机重量
|
≤110kg
|
|
尺寸
|
605mm×605mm×1160mm(L×W×H)
|
|
安装方式
|
室外底座安装
|
|
可见光
|
监视距离
|
10km(对15 m×10 m目标)
|
|
热成像
|
目标
|
人（1.8m×0.5m）
|
车辆（2.3m×2.3m）
|
|
探测距离
|
3600
|
9900
|
|
识别距离
|
900
|
2470
|
|
辨别距离
|
450
|
1200
|
