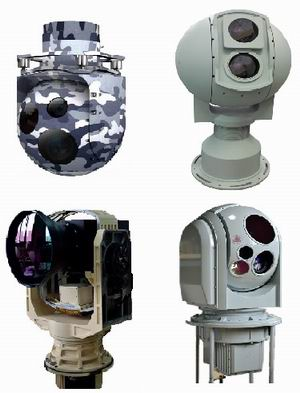

JH-GDPT-S型光电跟踪转台
1, 概述
JH-GDPT-S型光电跟踪转台在材料及加工上亦采用多项独有关键技术，外壳采用高强度铝合金和不锈钢材料，整机进行特殊加固密封处理，抗强风、防盐雾、耐高低温等，防护等级IP66；可广泛用于需要在夜间、恶劣环境、较远距离、大范围、隐蔽实时监控的场合。
2，JH-GDPT-S型光电转台跟踪的特点：
1、可搭载红外热成像仪、可见光镜头、红外激光照明器、激光测距机等设备；
2、支持多种可见光镜头，可实时回传方位、镜头焦距、镜头聚焦位置；
3、支持镜头变焦、聚焦速度多级可调；
4、转台重复定位精度高，可达±0.01°；
5、支持线扫、定位、自动归位等功能；
6、采用铝合金材料，整机加固设计，抗强风、防盐雾、耐高低温等；
7、防护等级IP66；
3，JH-GDPT-S型光电跟踪转台的技术参数
|
型号
|
JH-GDPT400-S
|
JH-GDPT500-S
|
JH-GDPT500-S
|
|
旋转速度
|
水平0.002°～30°/S；俯仰0.002°～20°/S（连续变速）；水平0.01°～260°/S；俯仰0.01°～200°/S（连续变速）
|
可选可定制
|
|
旋转角度
|
水平0～360°（可选限位旋转）；俯仰-45°～+45°（俯仰角度可选）；水平0～360°连续旋转；俯仰+90°～-45°；自动翻转功能
|
可选可定制
|
|
预置位
|
200个
|
|
预置位精度
|
可达±0.01°
|
|
定位精度
|
±0.05°～±0.01°
|
可选可定制
|
|
重复精度
|
±0.05°～±0.01°
|
|
定位角度分辨率
|
0.05°～0.01°
|
|
辅助开关
|
2组，无源、常开
|
|
镜头预置位
|
支持，可自适应多种镜头
|
|
自动巡航
|
8条，每条可设置10个巡航点
|
|
OSD菜单
|
可选
|
|
自动归位
|
可设置1～60分钟自动归位时间
|
|
自动扫描
|
1条
|
|
通讯协议
|
PELCO_D（PELCO_D/PELCO_P可选）
|
|
通信波特率
|
9600bps（2400/4800/9600/19200 bps可选）
|
|
通信接口
|
RS422（RS485/RS422/RS232可选）
|
|
网络接口
|
可选
|
|
镜头除霜
|
可选
|
|
护罩风冷
|
可选
|
|
加热功能
|
可选
|
|
输入电源范围
|
AC220V(AC/DC/24/48V可选)
|
|
整机功耗
|
≤120W(无加热)
≤170W(加热)
|
≤150W(无加热)
≤200W(加热)
|
≤180W(无加热)
≤230W(加热)
|
|
工作温度
|
-25℃～+55℃，90%±3%，非凝结（可选-40℃～+65℃）
|
|
储存温度
|
-40℃～+65℃
|
|
承载方式
|
侧载
|
|
抗风等级
|
12级
|
|
传动方式
|
电机出轴直载 或 伺服电机直驱
|
|
最大负载
|
20kg
|
25kg
|
40kg
|
|
防护等级
|
IP66
|
|
整机重量
|
55KG
|
60KG
|
100KG
|
|
（不含热成像仪与可见光镜头）；可定制
|
|
外形尺寸
|
400mm×400mm×798mm
|
500mm×500mm×918
|
605mm×605mm×1160mm
|
|
（L×W×H) 可定制
|
|
远程重启
|
支持
|
