雷达教学培训系统

1/12/2015

二次雷达和ADS-B教学培训系统

零售价:

暂无定价

数量:

品牌:

地点:

北京

状态:

状态

类别:

类别

商家信息

北京航通天下科技有限公司

姓名:

电话:

邮箱:

371912444@qq.com

网址:

地址:

北京市海淀区善缘街1号

查看商家
产品名称:
型号:
供应商: 航通
所在地:
发布时间: 1/12/2015
供应商信息
公司名称:北京航通天下科技有限公司
地址:北京市海淀区善缘街1号
邮编:100080
网址:
联系人:许
电话:010-62417953
传真:
邮箱:371912444@qq.com
详细介绍
技术参数
相关文件

品简介:

    SkyRadar雷达培训系统是由雷达研发和教学领域、空管交通管理领域、以及国土安全领域的专家联合设计和开发的一套雷达系统。针对大多数国家法律不允许私自进行雷达或二次雷达发射,SkyRadar雷达培训系统为普通高等院校、航校、海事院校以及军事院校提供了可以在室内、室外教学和实验的的便携式真实雷达系统。它具有覆盖范围小,但分辨率高的特点。同时还配备有教学需要的课程目录、培训文档及习题,可以帮助老师和学生更生动的掌握雷达原理和雷达图像。



    由于二次雷达信号进行选择性的询问,这意味着只发送一次脉冲样式,二次雷达的应答也选择性地发送,飞机不应答来自同一个二次雷达的多次询问。即使是经验丰富的专家用示波器捕捉这一个唯一的脉冲样式也是很困难的。



    SkyRadar 培训系统填补了二次雷达教学领域的空白,满足了 EUROCONTROL 的专业培训和其他航空机构的需求。SkyRadar利用软硬件结合实现了实验室环境下二次雷达的整体培训,该系统完全符合 EUROCONTROL 的教学培训要求。二次雷达和应答机之间通过网线或 WIFI连接避免了对空管和飞机的干扰。



产品组成

    SkyRadar 二次雷达培训系统

    · 二次雷达询问模拟硬件。

    · 应答机模拟硬件。

    · 通信模块。

    · 信号测量和显示软件。





    SkyRadar ADS-B培训系统

    · ADS-B发射器,可模拟机载应答机。

    · ADS-B接收器,可模拟地面站。

    · 通信模块。

    · 信号测量和显示软件。

产品性能


    ·可以产生所有模式S下的询问脉冲和相应的应答信号脉冲,包括IFF。

    · 信号质量符合《国际民航公约》目录四,国际民航组织附件十对信号的脉冲持续时间、公差、间隔、斜坡等要求。

    · 通过ADS-B地面接收机可以实时接收和看到真正的飞机发出的ADS-B信号。

    · 所有的操作均可以在电脑上配置完成。



教学实验

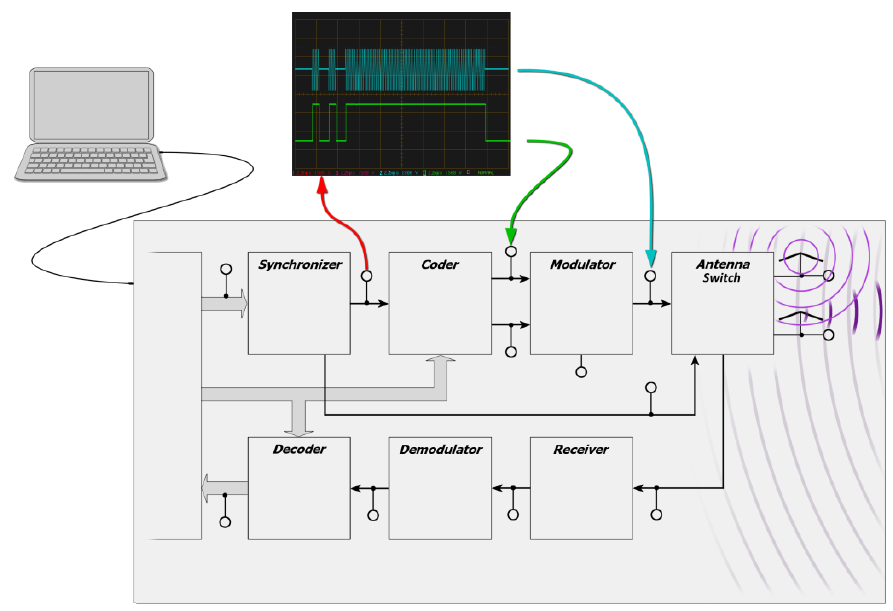

    · 在4个测量点对A/C模式和S模式的询问和应答信号进行可视化的测量,如下图。

    · 询问机和应答机可以通过有线连接而进行信号测量和对比,也可以建立移动目标系统和询问控制中心无线通信。使用后者可以模拟飞机航行或近进的场景。

    · 外部测量点用于进行中频信号和雷达视频的测量练习。

        O  教学模式时,可以不断重复产生所有的信号,包括模式S询问。同时可以利用软件或示波器观察脉冲情况。

        O  演练模式时,就和真实的询问脉冲一样,它会每分钟产生一次,用于练习更难的信号捕捉和观察。

    · 角色扮演练习。由于地面站和应答机的独立操作可以用来做小组练习,比如进行管制员和飞行员的角色模拟,学院通过PC控制二次雷达和飞机应答机实现真实管制员与飞行员询问应答的操作。这可以给学生带来一个更好的全景理解,并能增强他们的人际交往能力。

    · 交错模式的实验。产生询问信号时,根据需要,可以只发出一个模式的询问信号,也可以几种模式交错询问。两种模式以1:1比例询问;三种模式1:1:1交错询问,也可以2:2:2或3:3:3或4:4:4比例交错询问。

    · 敌我识别(IFF)。可以设置加密询问信号用来做敌我识别的实验。分辩己方目标的编号、呼救信号和高度等有关信息。




教学文档和培训

SkyRadar模块化产品的重要组成部分是包括非常专业的文档(英文)和详细的教学课程。同时用户也可以选择购买SkyRadar对培训讲师的现场培训课程。客户可以到SkyRadar公司进行学习,也可以请SkyRadar的专家到客户所在地进行培训。
