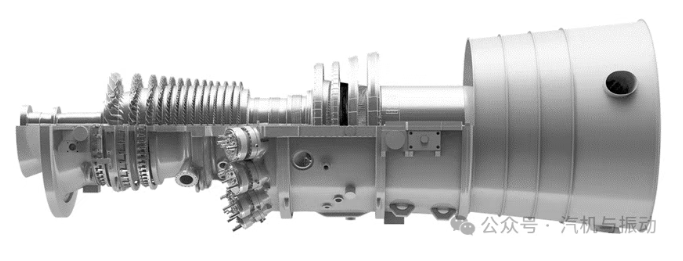

燃气轮机工作原理

燃机的三大核心部件分别为压气机、燃烧室、涡轮。其原理是将压缩后的空气送入燃烧室，与喷入燃烧室的燃料（燃气或油）进行燃烧，生成的高温烟气在涡轮中做功。

涉及燃气轮机领域时，经常能听到由不同数字+字母命名的燃气轮机，一般有9E、9F（6F）、9H级等。那么这些命名分别代表什么意思？

·· 燃机等级命名 ··

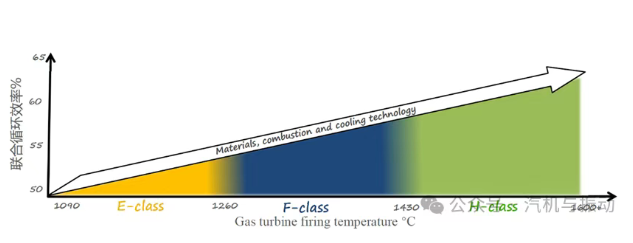

通常根据燃气轮机透平进口燃气温度把轮机分为E级、F级和H级。H级燃机轮机是目前全球透平入口温度最高、功率最大、效率最高的燃机轮机。

（1）“E”级燃气轮机透平进口温度约1100℃。

（2）“F”级燃气轮机透平进口温度约1200℃。

（3）“H”级燃气轮机透平进口温度达到1400℃以上。

·· 燃机前缀数字含义 ··

燃气轮机等级前面的数字代表该燃机的赫兹数。

（1）“9”代表50Hz产品，即该种燃气轮机适用于电网采用50HZ标准体系的地区；

（2）“7”代表60Hz产品，即该种燃气轮机适用于电网采用60HZ标准体系的地区；

（3）“6”代表跨界产品。

·· 燃机型号一览 ··

目前燃机供应商主要有GE、西门子、三菱和安萨尔多。四家燃机供应厂商目前均具备世界上最先进的H级燃气轮机的研发实力。

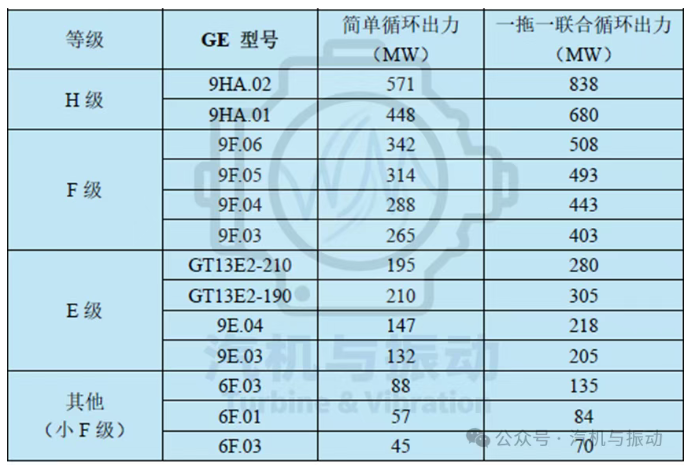

（1）GE燃机型号及出力一览表

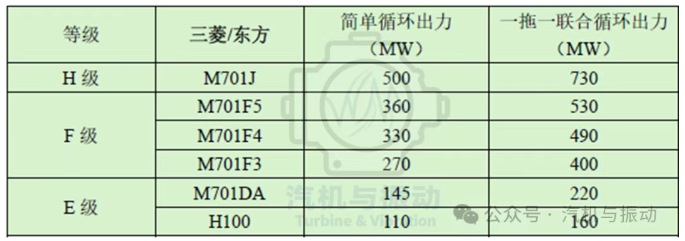

（2）三菱/东方燃机型号及出力一览表

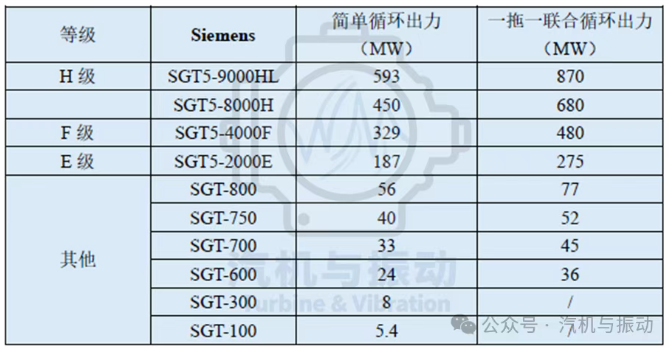

（3）西门子燃机型号及出力一览表

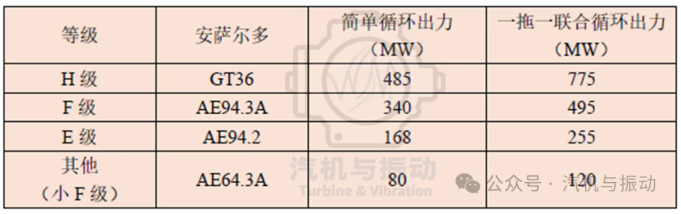

（4）安萨尔多燃机型号及出力一览表
